TH700R4 ( Ajustement TV cable )

Page 1 sur 2 1, 2  Suivant

Aller en bas

TH700R4 ( Ajustement TV cable ) Empty TH700R4 ( Ajustement TV cable )

Message par Domtruck le Sam 31 Mai - 7:58

Salut à tout les propriétaires de TH700-R4!

CamSS, Dart et moi, on avait travaillé sur mon Buick afin de trouver l'ajustement parfait pour le TV cable sur ma TH700-R4.
C'est un setup de précision car si bien ajusté, la transmission shift comme un char de pépère même avec 400 ou 500HP.

Premièrement, la braquette de correction pour la géométrie:
TH700R4 ( Ajustement TV cable ) Tv-cab10

Deuxièmement, la bonne fixation pour les câbles TV et throttle:

TH700R4 ( Ajustement TV cable ) 209510

Après de multiples tentatives, il y a toujours un petit lousse sur le TV cable (à WOT) ce qui empêche la transmission de shifter correctement à bas régime scratch
Des recherches s'imposent et internet viens toujours à bout de tout...

Trouvé cheers

Donc:

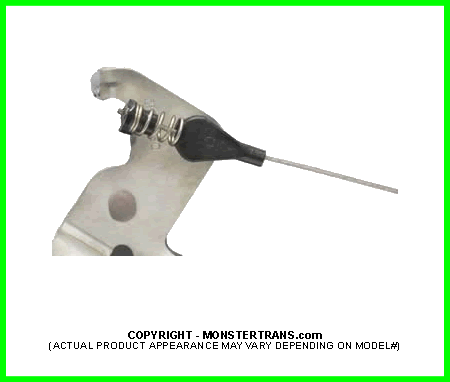

Troisièmement, un correcteur de tension au bout du TV cable qui permet de garder une tension normale sur le câble et d'absorber le surplus de tension à WOT, génial!

TH700R4 ( Ajustement TV cable ) As101k10
Domtruck
Domtruck
Incurable
Incurable

Date d'inscription : 27/12/2010

Revenir en haut Aller en bas

TH700R4 ( Ajustement TV cable ) Empty Re: TH700R4 ( Ajustement TV cable )

Message par Domtruck le Sam 31 Mai - 8:09

Il faut bien barrer le câble pour ne pas qu'il décroche à l'intérieur
( C'est plutôt rare mais si il a été sollicité, le crochet du plongeur sort facilement ).

TH700R4 ( Ajustement TV cable ) Dsc00015

J'ai mesuré pour être certain de ne pas recommencer à zéro pour obtenir l'ajustement presque parfait!

TH700R4 ( Ajustement TV cable ) Dsc00016

Le petit correcteur en question, à $7.00 US plus $22.90 de frais de shipping affraidLaughing
(ils sont fous ces Américains) Twisted Evil

J'en ai trouvé chez un autre fournisseur ( 5 pour la moitié du prix ) en stock au cas où...

TH700R4 ( Ajustement TV cable ) Dsc00110

Installé et ajusté au poil!

TH700R4 ( Ajustement TV cable ) Dsc00111

Mon câble est tendu comme une corde de guitare en position WOT et la tension est parfaite...

TH700R4 ( Ajustement TV cable ) Dsc00112
Domtruck
Domtruck
Incurable
Incurable

Date d'inscription : 27/12/2010

Revenir en haut Aller en bas

TH700R4 ( Ajustement TV cable ) Empty Re: TH700R4 ( Ajustement TV cable )

Message par Domtruck le Sam 31 Mai - 8:11

TH700R4 ( Ajustement TV cable ) 700r4-10
TH700R4 ( Ajustement TV cable ) 700r4-11
Domtruck
Domtruck
Incurable
Incurable

Date d'inscription : 27/12/2010

Revenir en haut Aller en bas

TH700R4 ( Ajustement TV cable ) Empty Re: TH700R4 ( Ajustement TV cable )

Message par scorpions le Sam 31 Mai - 8:21

domtruck as tu une photo de ton moteur sa laire popire
scorpions
scorpions
Incurable
Incurable

Date d'inscription : 23/05/2011

Revenir en haut Aller en bas

TH700R4 ( Ajustement TV cable ) Empty Re: TH700R4 ( Ajustement TV cable )

Message par Domtruck le Sam 31 Mai - 8:27

Salut scorpions!

Cétait celui de mon Skylark 1971  Crying or Very sad

Mais je l'ai racheté  Very Happy

TH700R4 ( Ajustement TV cable ) 100_2610
Domtruck
Domtruck
Incurable
Incurable

Date d'inscription : 27/12/2010

Revenir en haut Aller en bas

TH700R4 ( Ajustement TV cable ) Empty Re: TH700R4 ( Ajustement TV cable )

Message par scorpions le Sam 31 Mai - 8:29

combien sa développe en hp
scorpions
scorpions
Incurable
Incurable

Date d'inscription : 23/05/2011

Revenir en haut Aller en bas

TH700R4 ( Ajustement TV cable ) Empty Re: TH700R4 ( Ajustement TV cable )

Message par Domtruck le Sam 31 Mai - 8:31

Un peu plus de 400, stock c'était 375
Domtruck
Domtruck
Incurable
Incurable

Date d'inscription : 27/12/2010

Revenir en haut Aller en bas

TH700R4 ( Ajustement TV cable ) Empty Re: TH700R4 ( Ajustement TV cable )

Message par pp.dd le Sam 31 Mai - 8:46

il y a pas de saint esprit dans cela
le tv cable fait bouger la valve de pression dans le valve body
c certain que si il y a pas de pression dans de forte accéleration
les cluchs vont bruler, et si la pression est trop forte a bas régime
le transmission vat shifter sec pour rien.
pp.dd
pp.dd
Incurable
Incurable

Date d'inscription : 02/01/2012

Revenir en haut Aller en bas

TH700R4 ( Ajustement TV cable ) Empty Re: TH700R4 ( Ajustement TV cable )

Message par mafia le Sam 31 Mai - 8:51

jaimerais ben savoir ou vous avez pris vos TV.
je vient de regarder en arriere dla mienne pis jai pas de patente dememe.
avez-vous des TV au propane vous autres  doute
 TH700R4 ( Ajustement TV cable ) 980105  TH700R4 ( Ajustement TV cable ) 980105
mafia
mafia
Incurable
Incurable

Date d'inscription : 28/11/2009

Revenir en haut Aller en bas

TH700R4 ( Ajustement TV cable ) Empty Re: TH700R4 ( Ajustement TV cable )

Message par Domtruck le Sam 31 Mai - 8:52

pp.dd a écrit:il y a pas de saint esprit dans cela
le tv cable fait bouger la valve de pression dans le valve body
c certain que si il y a pas de pression dans de forte accéleration
les cluchs vont bruler, et si la pression est trop forte a bas régime
le transmission vat shifter sec pour rien.


Exact pp.dd!

C'est une bonne raison de bien l'ajuster  Twisted Evil
Domtruck
Domtruck
Incurable
Incurable

Date d'inscription : 27/12/2010

Revenir en haut Aller en bas

TH700R4 ( Ajustement TV cable ) Empty Re: TH700R4 ( Ajustement TV cable )

Message par cam ss le Sam 31 Mai - 9:25

mafia a écrit:jaimerais ben savoir ou vous avez pris vos TV.
je vient de regarder en arriere dla mienne pis jai pas de patente dememe.
avez-vous des TV au propane vous autres  doute
 TH700R4 ( Ajustement TV cable ) 980105  TH700R4 ( Ajustement TV cable ) 980105


C,est qu'en ville nos TV sont hautes performances
cam ss
cam ss
Accro
Accro

Date d'inscription : 29/12/2011

Revenir en haut Aller en bas

TH700R4 ( Ajustement TV cable ) Empty Re: TH700R4 ( Ajustement TV cable )

Message par Domtruck le Sam 12 Juil - 23:32

Un refresh pour mon ami Olds59  TH700R4 ( Ajustement TV cable ) 36533 TH700R4 ( Ajustement TV cable ) 36533
Domtruck
Domtruck
Incurable
Incurable

Date d'inscription : 27/12/2010

Revenir en haut Aller en bas

TH700R4 ( Ajustement TV cable ) Empty Re: TH700R4 ( Ajustement TV cable )

Message par Domtruck le Dim 13 Juil - 10:53

Pour un Q-Jet il faut cette bracket:

TH700R4 ( Ajustement TV cable ) F8700010

TCI #376700 : http://www.tciauto.com/tc/700-r4-200-4r-tv-cable-bracket-quadrajettm-edelbrockrhtml

TH700R4 ( Ajustement TV cable ) Tvsetu10

À date, je n'ai pas trouvé de correcteur de géométrie pour les Q-Jets... Ils en n'ont peut être pas besoin  TH700R4 ( Ajustement TV cable ) 219863
Domtruck
Domtruck
Incurable
Incurable

Date d'inscription : 27/12/2010

Revenir en haut Aller en bas

TH700R4 ( Ajustement TV cable ) Empty Re: TH700R4 ( Ajustement TV cable )

Message par Domtruck le Dim 13 Juil - 12:06

Y va peut-être manquer le stud pour accrocher le TV cable, tout dépendant du throttle linkage sur le Q-Jet...

TH700R4 ( Ajustement TV cable ) 12401310

Holley #20-40:

TH700R4 ( Ajustement TV cable ) _5711

Y ne faut pas oublier ceci, très important pour un ajustement sua coche  Laughing

Dorman: # 100-013

TH700R4 ( Ajustement TV cable ) _110

Domtruck
Domtruck
Incurable
Incurable

Date d'inscription : 27/12/2010

Revenir en haut Aller en bas

TH700R4 ( Ajustement TV cable ) Empty Re: TH700R4 ( Ajustement TV cable )

Message par Kustom le Dim 13 Juil - 21:05

J'ai suivi ce plan pour adapter un q/jet avec TV cable
TH700R4 ( Ajustement TV cable ) 700R4%20TV-1
http://www.purplesagetradingpost.com/sumner/techinfo/700R4p1.html

Ce que sa donne sur mon carbu une fois la bracket modifié
TH700R4 ( Ajustement TV cable ) Trans003

_________________
Les hommes politiques et les couches doivent être changés souvent et pour les mêmes raisons. (Sir George Bernard Shaw)
Kustom
Kustom
Modérateur
Modérateur

Date d'inscription : 12/10/2009

Revenir en haut Aller en bas

TH700R4 ( Ajustement TV cable ) Empty Re: TH700R4 ( Ajustement TV cable )

Message par Domtruck le Lun 14 Juil - 19:16

Salut Kustom!

C'est une autre manière aussi, ça fait la job!

Mais y faut s'attendre a massacrer un carbu  Sad

Tout dépend de la valeur du carburateur, je serais tenté de l'essayer aussi...
Domtruck
Domtruck
Incurable
Incurable

Date d'inscription : 27/12/2010

Revenir en haut Aller en bas

TH700R4 ( Ajustement TV cable ) Empty Re: TH700R4 ( Ajustement TV cable )

Message par Domtruck le Ven 25 Juil - 19:13

Pour Sylvain...
Domtruck
Domtruck
Incurable
Incurable

Date d'inscription : 27/12/2010

Revenir en haut Aller en bas

TH700R4 ( Ajustement TV cable ) Empty Re: TH700R4 ( Ajustement TV cable )

Message par Olds59 le Ven 25 Juil - 22:52

Merci Dom
Olds59
Olds59
Amateur
Amateur

Date d'inscription : 29/06/2014

Revenir en haut Aller en bas

TH700R4 ( Ajustement TV cable ) Empty Re: TH700R4 ( Ajustement TV cable )

Message par Olds59 le Lun 4 Aoû - 12:34

Pièces commandé,ça devrais pas être trop long a avoir
Olds59
Olds59
Amateur
Amateur

Date d'inscription : 29/06/2014

Revenir en haut Aller en bas

TH700R4 ( Ajustement TV cable ) Empty Re: TH700R4 ( Ajustement TV cable )

Message par Olds59 le Sam 9 Aoû - 11:35

Câble de shifter qui as lâché, pièce commandé chez fusick, après ont pourra ajuster le TV cable comme il faut        TH700R4 ( Ajustement TV cable ) 378988

 triporteur*
Olds59
Olds59
Amateur
Amateur

Date d'inscription : 29/06/2014

Revenir en haut Aller en bas

TH700R4 ( Ajustement TV cable ) Empty Re: TH700R4 ( Ajustement TV cable )

Message par Domtruck le Lun 1 Sep - 9:44

Modification importante a faire si on veut plus de performances.

La mienne shift entre 5000-5200 à wot.

Domtruck
Domtruck
Incurable
Incurable

Date d'inscription : 27/12/2010

Revenir en haut Aller en bas

TH700R4 ( Ajustement TV cable ) Empty Re: TH700R4 ( Ajustement TV cable )

Message par firebuick le Lun 1 Sep - 9:50

la mienne shift a 6500 quand je leve le bras t bo
firebuick
firebuick
Incurable
Incurable

Date d'inscription : 14/12/2009

Revenir en haut Aller en bas

TH700R4 ( Ajustement TV cable ) Empty Re: TH700R4 ( Ajustement TV cable )

Message par pp.dd le Lun 1 Sep - 10:35

LE MIEN A 7,000RPM
pp.dd
pp.dd
Incurable
Incurable

Date d'inscription : 02/01/2012

Revenir en haut Aller en bas

TH700R4 ( Ajustement TV cable ) Empty Re: TH700R4 ( Ajustement TV cable )

Message par vmax207 le Jeu 6 Nov - 13:39

Wow Good Job et merci pour les infos ca vas m'aider a installer la mienne

Merci encore
vmax207
vmax207
Habitué
Habitué

Date d'inscription : 25/08/2013

Revenir en haut Aller en bas

TH700R4 ( Ajustement TV cable ) Empty Re: TH700R4 ( Ajustement TV cable )

Message par Domtruck le Dim 1 Mar - 12:15

Olds59 a écrit:Câble de shifter qui as lâché, pièce commandé chez fusick, après ont pourra ajuster le TV cable comme il faut        TH700R4 ( Ajustement TV cable ) 378988

Salut Olds59 !

Je pense que c'est cette braquette dont tu as besoin pour ton câble de TH700R4

J'ai la même sur la mienne:

TH700R4 ( Ajustement TV cable ) B3230410
TH700R4 ( Ajustement TV cable ) Trans_10
TH700R4 ( Ajustement TV cable ) 30499_10
Domtruck
Domtruck
Incurable
Incurable

Date d'inscription : 27/12/2010

Revenir en haut Aller en bas
